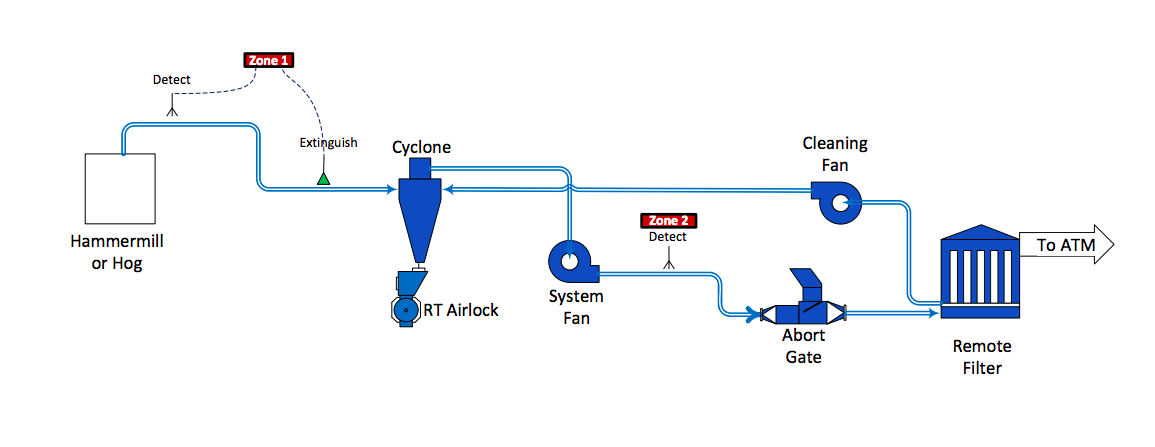

Молотковые дробилки или дробилки обрабатывают (измельчают) различные массовые потоки продуктов, производительность молотковой дробилки и геометрия продукта улучшаются за счет протягивания воздуха через молотковую дробилку. Система низкого давления подключается непосредственно к секции нижнего разгрузочного поддона молотковой дробилки, и продукт вытягивается из молотковой дробилки в первичный циклон с воздушным шлюзом под циклоном. Большая часть материала из молотковой дробилки или свинейной дробилки выгружается через воздушный шлюз под циклоном. Запыленный воздух подается из циклона в приводной вентилятор, затем вентилятор проталкивает запыленный воздух через аварийный затвор в удаленный фильтр. Вентилятор системы очистки удаленного фильтра втягивает пыль, скопившуюся внутри фильтрующего материала, и выдувает ее обратно в основной циклон. Весь материал в конечном итоге выбрасывается из воздушного шлюза под циклоном. Фильтр выбрасывает чистый воздух в атмосферу.
ОБНАРУЖЕНИЕ ИСКРЫ –ЗОНЫ 1 и 2
В большинстве систем пылеподавления установлена система обнаружения и тушения искр. Мелкие частицы пыли, смешанные с воздухом, могут стать взрывоопасными при подаче тепловой энергии искры. Циклоны или фильтры-приемники создают благоприятную среду для возможного взрыва пыли.
Детектор искр установлен по бокам трубы пылевой системы. Когда искра проходит через детектор, детектор обнаруживает искру и отправляет электрический сигнал на панель управления обнаружением искр. Панель управления посылает сигнал на огнетушитель, установленный по бокам трубы после места расположения извещателя. Система мокрого пожаротушения распыляет водяной туман в трубу и гасит энергию искры.
Вторая зона обнаружения искр обычно устанавливается после зоны огнетушителя. Если искра обнаруживается во второй зоне обнаружения, она отправляет электрический сигнал на панель управления, которая затем отправляет сигнал на панель управления аварийным отключением, которая отключает подачу энергии на Магнит ворот отмены, позволяющий воротам отмены опуститься. Затвор вытесняет воздух и материал из нормального маршрута трубопровода либо в атмосферу, либо в обводной трубопровод ресивера.
